VMAS - BVM-300-8V分析軟件作者：北京萬博振通發布時間：2019-12-17 已訪問：557 次

多通道旋轉機械振動監測分析與故障診斷系統軟件；同步采集振動等信息、時頻域分析與故障診斷于一身；具有豐富超前的故障診斷方法；適用于現場測試或在線監測。

簡介：

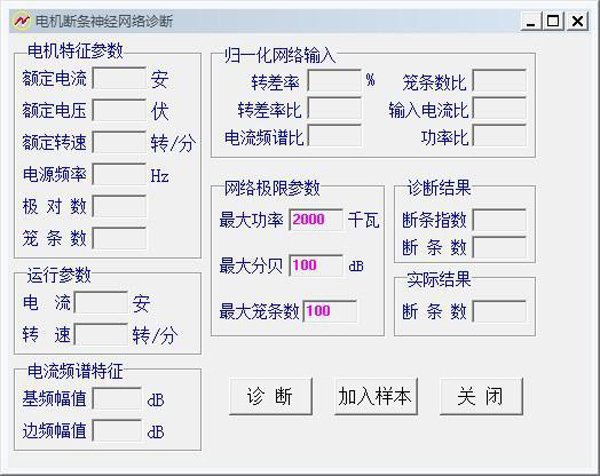

BVM-300-8V軟件VMAS（VMAS，即Vibration Monitoring and Analysing System 的簡稱）是微機管理的多通道旋轉機械振動監測分析與故障診斷系統。它集振動等信息采集、時頻域分析與故障診斷于一身。由于采用了多項新技術，具有極高的綜合性能指標。該軟件主要包含的功能模塊有：設置模塊、監測模塊、分析模塊、故障診斷模塊（含電機診斷）、工具模塊（含動平衡功能）、報表模塊等。

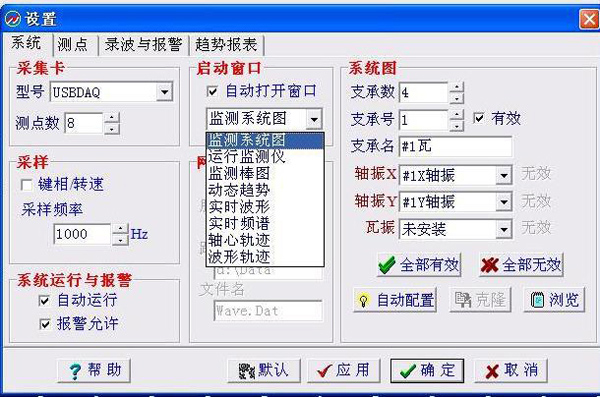

設置：
設置功能提供了整個系統工作參數、方式等的全面配置功能。

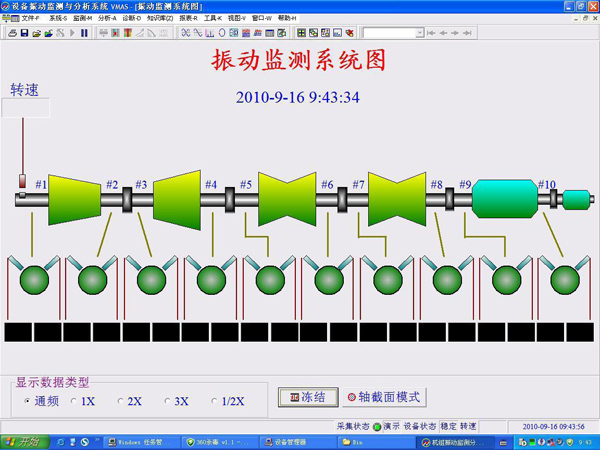

監測系統圖：

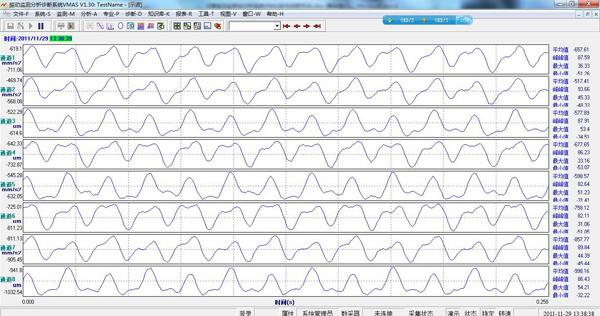

示波：
有每個通道波形的平均值、峰峰值、最大值、最小值等指標數據。

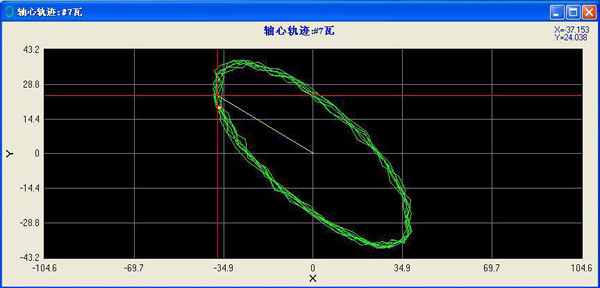

軸心軌跡：

波形軌跡：

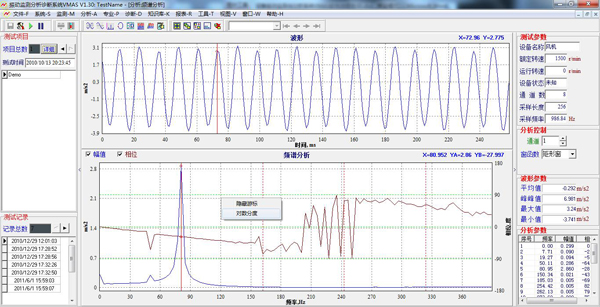

頻譜分析：
先選左上角測試項目，然后選擇左下角記錄時間。在右側中間切換通道進行分析。中間主窗口上半部分顯示原始波形，下半部分顯示頻譜分析有游標功能，可以選擇對數分布和線性分布。

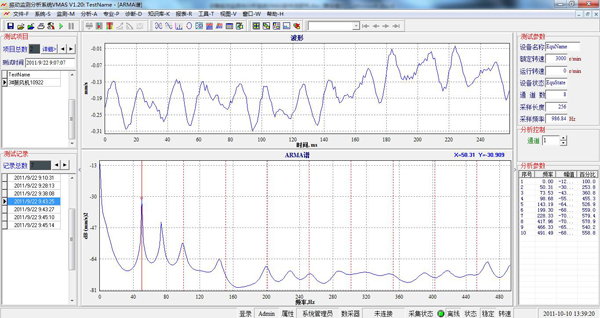

ARMA譜分析：

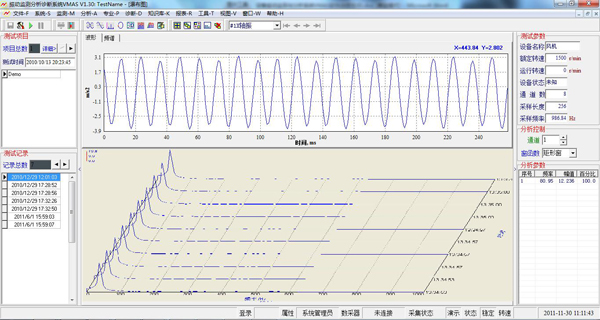

瀑布圖：

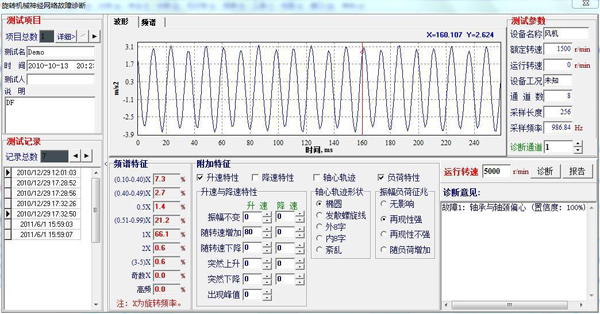

旋轉機械故障診斷：
內置經典旋轉機械故障樣本，通過采集到的波形信息，告訴軟件轉速和附加特征（升速特性、降速特性、
軸心軌跡、負荷特性）便可得到診斷意見。可以自學習的真正神經網絡診斷，可以生成word報告。
